ちょっと、そこ！ Ka バンドサーキュレーターのサプライヤーとして、私はこれらの気の利いたデバイスが高出力信号をどのように処理するかについてよく質問されます。そこで、このブログ投稿でそれを詳しく説明したいと思いました。
簡単な紹介から始めましょう。あKaバンドサーキュレーターマイクロ波システムの重要なコンポーネントです。これは、RF 信号が特定の方向 (通常は円形パターン) に流れることを可能にする非相反 3 ポートまたは 4 ポートのデバイスです。このユニークな特性により、さまざまなアプリケーション、特に高出力信号を扱う場合に非常に役立ちます。
高出力信号を理解する
まず、高出力信号とは何を意味するのでしょうか?マイクロ波システムの文脈では、高出力信号は通常、比較的大量のエネルギーを持つ信号を指します。これらの信号は、適切に扱われないと、過熱、信号の歪み、さらにはコンポーネントの損傷などの問題を引き起こす可能性があります。たとえば、レーダー システムや衛星通信では、長距離にわたってデータを送受信するために高出力信号が使用されます。
Ka バンドサーキュレーターが高出力向けにどのように構築されているか
Ka バンド サーキュレーターが高出力信号を処理する主な方法の 1 つは、その構造によるものです。これらのサーキュレータは、高出力信号によって生成される熱に耐えることができる高品質の素材で作られています。たとえば、サーキュレーターに使用されるフェライト材料は厳選されています。フェライトは、サーキュレータの非相反動作において重要な役割を果たす磁性材料です。高出力サーキュレータは、高飽和磁化と低損失のフェライトを使用します。これは、信号の劣化につながる可能性のある飽和を起こすことなく、大量の磁気エネルギーを処理できることを意味します。
サーキュレーターのデザインも非常に重要です。ポートの物理的寸法とレイアウトは、反射と損失を最小限に抑えるために最適化されています。高出力信号がサーキュレータに入ると、反射により定在波が発生する可能性があり、局所的な出力密度が増加し、デバイスに損傷を与える可能性があります。サーキュレーターでは、ポートや内部構造を慎重に設計し、信号を任意の方向にスムーズに流すことができます。
冷却機構
もう 1 つの重要な側面は冷却です。高出力信号は大量の熱を発生するため、この熱が適切に放散されないと、熱破壊が発生する可能性があります。多くの Ka バンド サーキュレーターには冷却機構が組み込まれています。熱を吸収および放散する金属構造であるヒートシンクを使用するものもあります。これらのヒートシンクは、多くの場合、アルミニウムなどの熱伝導率の高い材料で作られています。
より高度なアプリケーションでは、液体冷却が使用される場合があります。液体冷却システムは、空冷ヒートシンクよりも効率的に熱を除去できます。これらは、水や特殊な冷媒などの冷却剤をサーキュレーター内のチャネルを通して循環させることによって機能します。この冷却剤は熱を吸収し、ラジエーターまたは他の冷却装置に熱を伝え、そこで環境中に放散されます。
隔離と保護
Ka バンド サーキュレータは、高電力信号を扱う場合に重要な絶縁機能も備えています。分離とは、あるポートの信号が他のポートに望ましくない方法で結合されないことを意味します。これは、マイクロ波システムの異なる部分間の干渉を防ぐため、重要です。たとえば、送信機 - 受信機システムでは、サーキュレーターは高出力の送信機信号を高感度の受信機から分離し、受信機を損傷から保護します。
信号電力の突然のスパイクが発生した場合、サーキュレータは保護バリアとして機能します。過剰な電力をダミー負荷にリダイレクトできます。ダミー負荷は、電力を安全に吸収するように設計されたコンポーネントです。これは、高出力信号がシステム内の他のコンポーネントに損傷を与えるのを防ぐのに役立ちます。
他のコンポーネントとの互換性

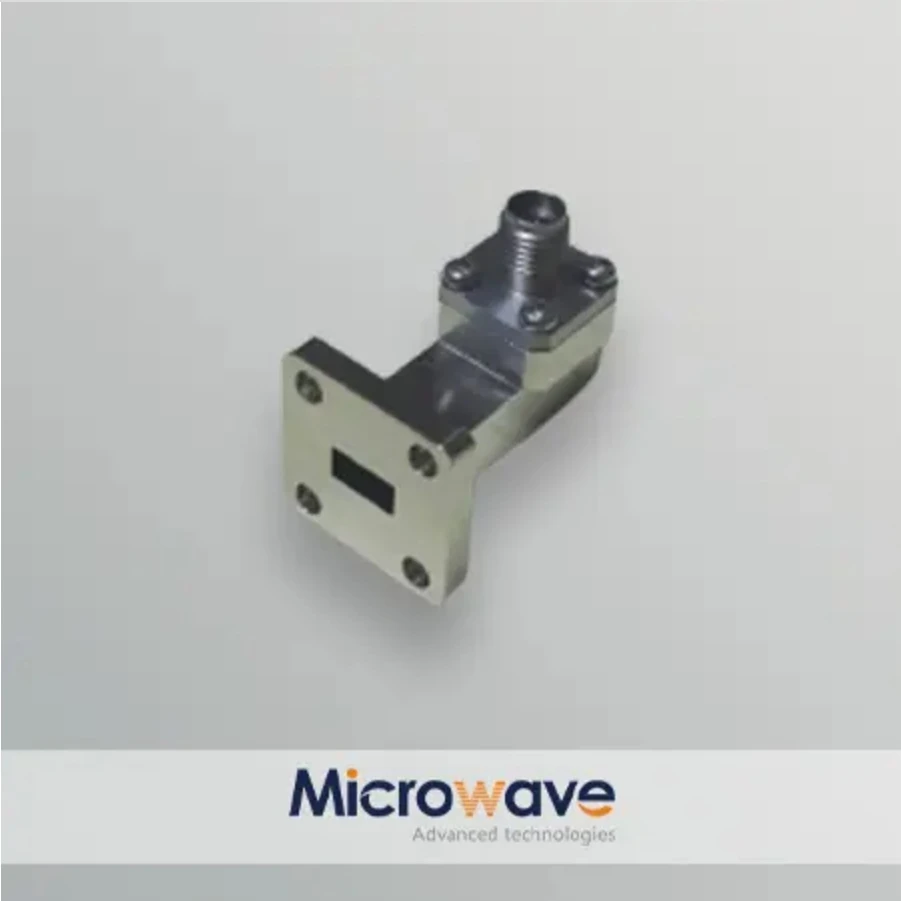

高出力信号を処理する場合、Ka バンド サーキュレータはシステム内の他のコンポーネントと互換性がある必要があります。たとえば、次のものと連携して動作する必要がある場合があります。導波管 - 同軸アダプター。これらのアダプタは、信号を導波管 (伝送線路の一種) から同軸ケーブルに、またはその逆に変換するために使用されます。効率的な信号転送を確保するには、サーキュレータとアダプタのインピーダンスを整合させる必要があります。
同様に、一部のシステムでは、KU バンド導波管アイソレータ 120WKaバンドサーキュレーターと併用することもできます。アイソレータは追加の絶縁と保護を提供します。高電力信号を効果的に処理するには、2 つのコンポーネントがシームレスに連携する必要があります。
テストと品質管理
Ka バンド サーキュレーターは出荷される前に、厳しいテストを受けます。当社ではサーキュレータの性能を高電力条件下でテストし、必要な仕様を満たしていることを確認します。これには、挿入損失、絶縁、および電力処理能力のテストが含まれます。挿入損失とは、信号がサーキュレータを通過するときに失われる電力の量を指します。特に高出力信号を扱う場合には、挿入損失が低いことが望ましい。
サーキュレーターの熱性能もテストします。当社では、熱画像カメラやその他の温度測定装置を使用して、高出力動作中のサーキュレーターの温度を監視しています。これにより、冷却機構が適切に動作し、サーキュレーターが高出力条件下でも長期間安全に動作できるようになります。
結論
結論として、Ka バンド サーキュレータは、高出力信号の処理に関しては優れたデバイスです。その構造、冷却機構、絶縁機能、および他のコンポーネントとの互換性を通じて、高出力信号によってもたらされる課題を効果的に管理できます。レーダー システム、衛星通信プロジェクト、または高出力信号処理を必要とするその他のマイクロ波アプリケーションに取り組んでいる場合でも、適切に設計された Ka バンド サーキュレータは不可欠なコンポーネントです。
Ka バンド サーキュレータをご検討中の場合、または特定の用途で高出力信号をどのように処理できるかについてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに合った適切なソリューションを見つけるお手伝いをいたします。あなたのプロジェクトについて会話を始めて、当社の Ka バンド サーキュレーターがどのように変化をもたらすかを見てみましょう。
参考文献
- ポザール、DM (2011)。マイクロ波工学。ジョン・ワイリー＆サンズ。
- コリン、レバノン州 (2001)。マイクロ波工学の基礎。マグロウ - ヒル。
