やあ、みんなどうしたの！私は導波管ロータリー ジョイントのサプライヤーです。今日は、これらの気の利いたものが信号変調にどのような影響を与えるかについてお話したいと思います。

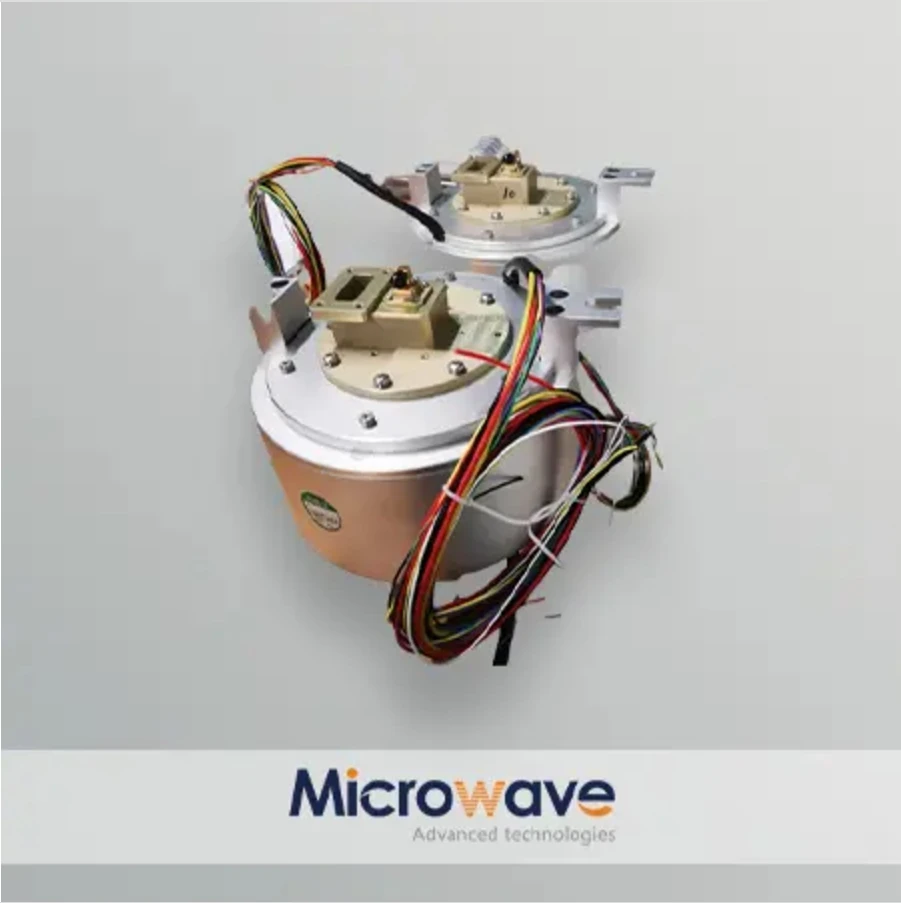

まず最初に、導波管ロータリー ジョイントとは何かについて簡単に説明しましょう。導波管ロータリー ジョイントは、多くの RF (無線周波数) システムにおいて重要なコンポーネントです。回転運動を可能にしながら電磁波の伝達を可能にします。詳細については、こちらで確認できます。導波管ロータリージョイント。
では、それは信号変調にどのような影響を与えるのでしょうか?信号変調とは、情報を運ぶために何らかの方法で搬送信号を変更することです。変調には、振幅変調 (AM)、周波数変調 (FM)、位相変調 (PM) など、さまざまな種類があります。
振幅変調 (AM) への影響
AMの場合、情報信号に応じて搬送波信号の振幅が変化します。導波管ロータリー ジョイントは、このプロセスに大きな影響を与える可能性があります。
主な要因の 1 つは、ジョイントの挿入損失です。挿入損失は基本的に、信号がジョイントを通過するときに失われる信号電力の量です。挿入損失が高い場合、変調信号の振幅が直接減少します。たとえば、挿入損失が多い導波管ロータリー ジョイントを通過する高出力 AM 信号がある場合、情報を伝える振幅変動が弱まる可能性があります。これにより、信号の明瞭さが失われ、受信側での情報の復調が困難になる可能性があります。
もう 1 つの側面はリターンロスです。リターンロスは、ジョイントが接続された導波管システムのインピーダンスにどの程度適合しているかを測定します。インピーダンスの整合が不十分な場合、信号の一部が反射される可能性があります。 AM システムでは、これらの反射が順方向に進行する変調信号に干渉する可能性があります。定在波が発生し、AM 信号の振幅変動が歪む可能性があります。この歪みにより、受信信号が曖昧になったり、アーティファクトが生じたりすることがあります。
周波数変調 (FM) への影響
FMでは、情報信号に応じて搬送信号の周波数が変化します。導波管ロータリー ジョイントは、いくつかの方法でこの周波数ベースの変調を混乱させる可能性があります。
ジョイントの位相安定性は非常に重要です。信号がジョイントを通過する際の位相変化は、周波数変調に影響を与える可能性があります。ご存知のとおり、周波数と位相は関連しています。突然の位相シフトにより、知覚される信号の周波数が瞬間的に変化する可能性があります。導波管ロータリー ジョイントの位相安定性が低い場合、FM 信号に不要な周波数変動が生じる可能性があります。これにより、受信音声にノイズが入ったり、デジタル FM システムの場合はデータ送信でエラーが発生したりする可能性があります。
また、関節の機械的特性も影響します。ジョイントが回転すると、機械的振動や位置ずれによって導波路の電気特性に小さな変化が生じる可能性があります。これらの変化により、FM 信号の周波数が変動する可能性があります。たとえば、回転中にジョイントのバランスが取れていない場合、導波路の寸法に微小な変動が生じる可能性があり、それが信号の周波数に影響を与える可能性があります。
位相変調 (PM) への影響
位相変調とは、情報を運ぶ搬送信号の位相を変更することです。導波管ロータリー ジョイントは、このタイプの変調に直接影響します。
ジョイントの位相直線性が重要です。完璧な世界では、ジョイントを通過する信号の位相は回転角度に応じて直線的に変化します。しかし実際には、非線形性が存在する可能性があります。このような非線形な位相変化により、位相変調信号が歪む可能性があります。信号が受信側で復調されるとき、これらの歪みにより、復元された情報にエラーが生じる可能性があります。
さらに、導波管ロータリー ジョイントの温度安定性が PM に影響を与える可能性があります。温度変化により、ジョイントの物理的寸法がわずかに拡大または縮小することがあります。これにより、そこを通過する信号の位相が変化する可能性があります。 PM システムでは、温度によって引き起こされる位相変化は、望ましくない位相変化を引き起こし、信号によって運ばれる情報を混乱させる可能性があるため、非常に厄介な問題となる可能性があります。
導波管ロータリージョイントの種類とその効果
さまざまなタイプの導波管ロータリー ジョイントがあり、それぞれが信号変調に独自の影響を与えることができます。
のI型導波管ロータリージョイント特定の用途向けに設計されています。独自の電気的および機械的特性を持っています。たとえば、他のタイプと比べて挿入損失や位相安定性が異なる場合があります。これは、信号変調への影響が異なる可能性があることを意味します。 AM システムで I タイプ導波管ロータリー ジョイントを使用している場合、その挿入損失が平均よりも低いか高い可能性があり、変調信号の振幅に直接影響します。
それから、新型円形導波管ロータリージョイント。円形の導波管は、長方形の導波管と比較して異なる伝播特性を持っています。 PM システムでは、円形の形状により、さまざまな位相関連の影響が生じる可能性があります。場合によっては、円対称により位相変化がより均一になる可能性がありますが、位相変調信号に影響を与える独自の非線形性が生じる可能性もあります。
品質とカスタマイズが重要
サプライヤーとして、信号変調に関しては導波管ロータリー ジョイントの品質が非常に重要であることを私は知っています。高品質のジョイントは、挿入損失を最小限に抑え、良好なリターンロスを実現し、安定した位相特性を維持するように設計されています。これは、変調された信号に対する悪影響が少なくなることを意味します。
カスタマイズも大きなメリットです。アプリケーションが異なれば、信号変調に対する要件も異なります。たとえば、軍事通信システムには、高出力信号を非常に低い歪みで処理できる導波管ロータリー ジョイントが必要になる場合があります。ジョイントをカスタマイズすることで、特定の変調タイプやアプリケーションに合わせてそのパフォーマンスを最適化できます。
それをまとめて手を差し伸べる
結論として、導波管ロータリー ジョイントは、AM、FM、および PM システムの信号変調に大きな影響を与える可能性があります。挿入損失や反射損失から位相安定性や機械的特性に至るまで、多くの要因が関係します。
導波管ロータリー ジョイントの市場に参入していて、信号変調が一流であることを確認したい場合は、ためらわずにお問い合わせください。当社は協力してお客様の特定のニーズに適したジョイントを見つけ、RF システムが最高のパフォーマンスを発揮できるようにします。単純な AM ラジオ システムを扱う場合でも、複雑な衛星通信セットアップを扱う場合でも、当社には役立つ専門知識があります。
