アンテナジップレクサーは、最新の通信回路における重要なコンポーネントであり、複数の周波数帯域が単一のアンテナを共有できるようにします。アンテナディプレクサーサプライヤーとして、回路内のこれらのデバイスのレイアウトを最適化することの重要性を理解しています。ウェル - 最適化されたディプレクサレイアウトは、パフォーマンスを向上させ、干渉を減らし、システム全体の効率を向上させることができます。このブログでは、回路内のアンテナジップレクサーのレイアウトを最適化するためのさまざまな戦略を探ります。
アンテナダイプレクサーの基本を理解する
レイアウトの最適化を掘り下げる前に、アンテナディプレクサーをしっかりと理解することが不可欠です。 Diplexerは、2つの異なる周波数帯域を結合または分離するパッシブデバイスです。通常、低いパスフィルターとハイパスフィルターの2つのフィルターで構成されています。低パスフィルターでは、特定のカットオフ周波数を下回る周波数が通過できますが、高パスフィルターは特定のカットオフ周波数を超える周波数を許可します。

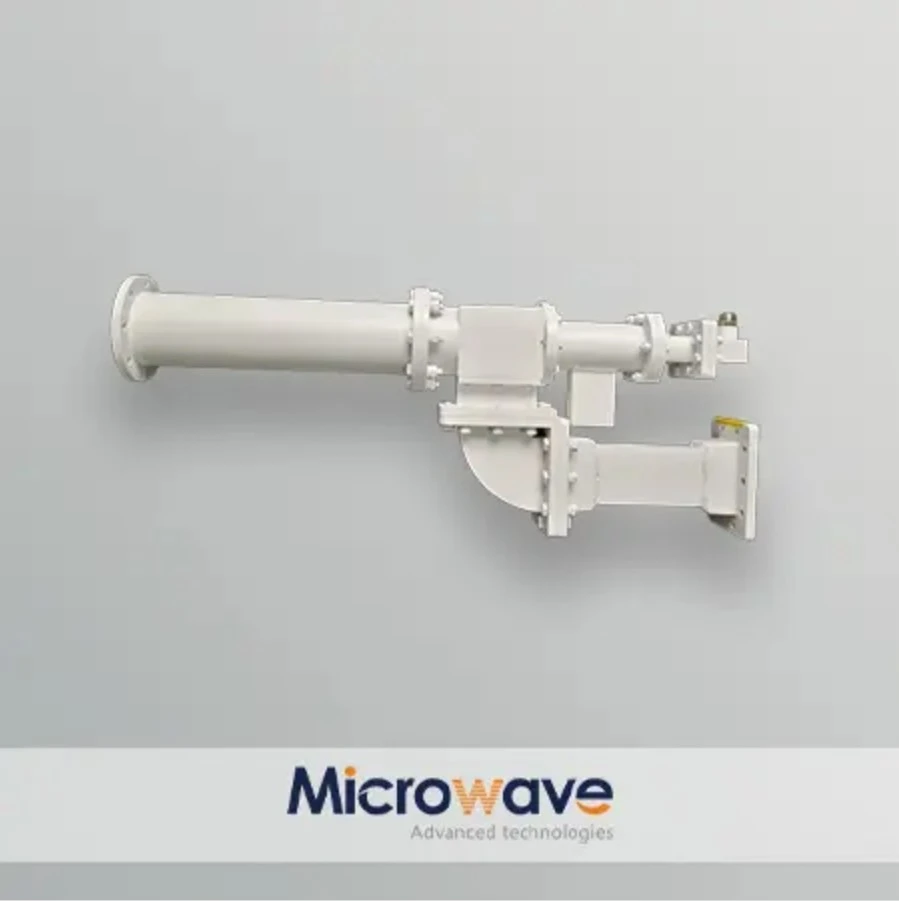

アンテナジップレクサーの設計は、特定のアプリケーション要件に大きく依存しています。たとえば、衛星通信システムでは、ダイプレクサーを使用して、アップリンクとダウンリンクの周波数を分離します。これらのシステムでは、KU、C、KAバンドなどのさまざまな周波数帯域が一般的に使用されています。当社は、KUバンド2ポートディップレクサー、標準Cバンド2-ポートサーキュラーディプレクサー、 そしてKAバンドCircular偏光ジップレクサー、それぞれがさまざまな周波数帯域の独自のニーズを満たすように調整されています。
ジップレクサーレイアウトの最適化に影響を与える重要な要因
1。信号の完全性
Diplexerレイアウトの最適化の主な目標の1つは、信号の整合性を維持することです。信号の品質の低下をもたらすと、システムのパフォーマンスが低下し、ビットエラー率が向上し、通信品質が低下する可能性があります。信号の完全性を確保するには、特に高周波数信号に対して、信号トレースの長さを最小限に抑えることが重要です。トレースが短いことは、信号減衰と放射線損失を減らします。
信号の整合性のもう1つの側面は、異なる信号パス間のクロストークの減少です。クロストークは、1つのトレースからの信号が隣接するトレースにカップされ、干渉を引き起こすと発生します。これは、痕跡間の間隔を増やし、地上面を使用して信号を分離し、適切なシールド技術を実装することで軽減できます。
2。コンポーネントの配置
ジプレクサー回路にコンポーネントを配置することが重要です。フィルター、コンデンサ、インダクタなどのコンポーネントは、相互接続トレースの長さを最小限に抑える方法で配置する必要があります。たとえば、ディプレクサーの入力ポートと出力ポートは、対応するコンポーネントの近くに配置して、信号パスの長さを減らす必要があります。
さらに、フィルターの配置は、ディプレクサーの主要な機能要素であるため、重要です。低いパスとハイパスフィルターは、それらの間の結合を最小限に抑える方法で配置する必要があります。これは、フィルターを物理的に分離し、適切な接地技術を使用することで実現できます。
3。接地
適切な接地は、アンテナディップレクサーの性能に不可欠です。良好な地上飛行機は、リターン電流の低いインピーダンスパスを提供します。これは、電磁干渉（EMI）を減らし、信号の品質を向上させるのに役立ちます。接地面は連続して、できるだけ多くの回路基板を覆う必要があります。
複数の地上接続を使用して、すべてのコンポーネントの安定した地上基準を確保する必要があります。さらに、地上接続は短く直接的でなければなりません。地上バイアは、回路基板の異なる層を接続し、より良い地上接続を提供するために使用できます。
4。熱管理
アンテナジップレクサーは、特に高電力信号を処理するときに、熱を生成できます。過度の熱は、ジップレクサーのパフォーマンスと信頼性に影響を与える可能性があります。したがって、熱管理はレイアウトの最適化において重要な考慮事項です。
熱 - パワーアンプなどの生成コンポーネントは、換気の良いエリアに配置する必要があります。ヒートシンクを使用して、熱を効果的に消散させることができます。さらに、レイアウトは、過熱を防ぐためにコンポーネントの周りの適切な空気の流れを可能にするように設計する必要があります。
レイアウト最適化戦略
1。レイヤースタッキング
マルチレイヤー回路基板の場合、レイヤースタッキングの配置は、ジップレクサーのパフォーマンスに大きな影響を与える可能性があります。一般的なアプローチは、信号層に隣接する接地平面層を使用することです。これにより、信号経路のインピーダンスを減らし、EMIに対するシールドを提供します。
さらに、異なる信号層を使用して、高い周波数と低周波シグナルを分離できます。たとえば、高い周波数信号は1つのレイヤーでルーティングできますが、低周波数信号は別のレイヤーでルーティングできます。これは、異なる周波数帯域間のクロストークを最小限に抑えるのに役立ちます。
2。トレースルーティング
トレースをルーティングする場合、レイアウトを最適化するために特定のルールに従うことが重要です。トレースは、信号反射を減らすために可能な限りまっすぐでなければなりません。トレースの鋭い角は、信号反射を引き起こし、信号減衰を増加させる可能性があります。
高周波数トレースの場合、マイクロストリップまたはストリップライン技術を使用できます。マイクロストリップトレースは、回路基板の外層の信号に適していますが、ストリップライントレースは内層の信号に使用されます。これらの手法は、信号経路のインピーダンスを制御し、放射線損失を減らすのに役立ちます。
3。コンポーネントの向き
コンポーネントの向きは、ジップレクサーのパフォーマンスにも影響を与える可能性があります。たとえば、インダクタとコンデンサは、相互の結合を最小限に抑える方法で方向付けられる必要があります。高い周波数信号を持つコンポーネントは、クロストークを減らすために互いに垂直に配向する必要があります。
さらに、ダイプレクサー自体の方向は、回路全体のレイアウトに関連して考慮する必要があります。 Diplexerの入力ポートと出力ポートは、回路内の他のコンポーネントに簡単に接続できるようにする方法で配向する必要があります。
シミュレーションとテスト
Diplexerレイアウトを完成させる前に、シミュレーションとテストを実行することが重要です。シミュレーションツールを使用して、提案されたレイアウトに基づいてジップレクサーのパフォーマンスを予測できます。これらのツールは、異なる周波数帯域間の挿入損失、リターン損失、分離などのパラメーターを分析できます。
テストは、プロトタイプ回路基板で実行して、ジップレクサーのパフォーマンスを確認する必要があります。ネットワークアナライザーなどのさまざまなテスト機器を使用して、ジップレクサーの電気特性を測定できます。シミュレーション結果とテスト結果の間の矛盾は、レイアウトを調整して分析および修正する必要があります。
結論
回路内のアンテナジップレクサーのレイアウトを最適化することは、複雑だが不可欠なタスクです。信号の整合性、コンポーネントの配置、接地、熱管理などの要因を考慮し、適切なレイアウト最適化戦略を実装することにより、ダイプレクサーのパフォーマンスと信頼性を向上させることができます。
アンテナディプレクサーサプライヤーとして、私たちは顧客に高品質の製品と技術サポートを提供することに取り組んでいます。を含む私たちのダイプレクサーの範囲KUバンド2ポートディップレクサー、標準Cバンド2-ポートサーキュラーディプレクサー、 そしてKAバンドCircular偏光ジップレクサー、さまざまなアプリケーションの多様なニーズを満たすように設計されています。
アンテナのディプレクサーに興味がある場合、またはディップレクサーレイアウトの最適化に関するさらなる支援が必要な場合は、調達と技術的な議論についてはお気軽にお問い合わせください。あなたのコミュニケーションシステムで最高のパフォーマンスを達成するためにあなたと協力することを楽しみにしています。
参照
- Pozar、DM（2011）。マイクロ波工学。ワイリー。
- Bahl、IJ、＆Bhartia、P。（1980）。マイクロ波固体回路設計。ワイリー。
- Hayt、WH、＆Buck、JA（2012）。エンジニアリング電磁気学。マクグロー - ヒル。
