マイクロ波と無線の領域 - 周波数エンジニアリング、導波路フィルターが極めて重要な役割を果たします。導波路フィルターの大手サプライヤーとして、導波路フィルターのカットオフ周波数の概念についてよく尋ねられます。このブログでは、カットオフの頻度が何であるか、その重要性の詳細、およびそれがどのようにするかを掘り下げます。Cバンドアンチ-5G干渉フィルター、KAバンド送信フィルター、 そしてXバンドフィルター。
導波路フィルターの理解
カットオフ周波数にジャンプする前に、導波路フィルターが何であるかを理解することが不可欠です。導波路フィルターは、導波路内の電磁波の流れを制御するために使用されるデバイスです。導波路は、通常、マイクロ波周波数で使用される電磁波を導く構造です。これらのフィルターは、特定の周波数が他の周波数をブロックしながら通過できるように設計されています。それらは、通信システム、レーダーシステム、および衛星通信で広く使用されており、目的の周波数のみが送信または受信されるようにします。
カットオフ頻度とは何ですか？
導波路フィルターのカットオフ周波数は重要なパラメーターです。これは、電磁波が導波路を介して伝播できない周波数として定義されます。言い換えれば、カットオフ周波数よりも低い周波数の場合、導波路は減衰器として機能し、波の振幅を大幅に減らします。カットオフ周波数を超えると、導波路により、波が比較的低い損失で移動できます。
数学的には、$ TE_ {MN} $または$ TM_ {MN} $モードの長方形の導波路のカットオフ周波数（$ f_c $）は、次の式を使用して計算できます。
[f_c = \ frac {c} {2} \ sqrt {（\ frac {m} {a}）^2+（\ frac {n} {b}）^2}]
ここで、$ c $は真空（$ c = 3 \ times10^8 $ m/s）の光の速度、$ a $ aおよび$ b $は長方形の導波路の寸法（幅と高さ）、$ m $ and $ n $はモード数を表す非負の断片です。 $ TE_ {10} $モードの場合、これは長方形の導波路の支配的なモードであり、$ m = 1 $および$ n = 0 $であり、式は次のことを単純化します。
[f_c = \ frac {c} {2a}]
カットオフ周波数の重要性
カットオフ周波数は、導波路フィルターの設計と動作にいくつかの重要な意味を持ちます。
モード選択
導波路は、それぞれが独自のカットオフ周波数を持つ複数の伝播モードをサポートできます。導波管の寸法を慎重に選択することにより、目的の動作モードを選択できます。たとえば、多くのアプリケーションでは、最低のカットオフ周波数と最も単純なフィールド分布を持つため、支配的なモード（$ TE_ {10} $）を使用する必要があります。これは、システムの複雑さを減らし、損失を最小限に抑えるのに役立ちます。
周波数選択性
カットオフ周波数は、導波路フィルターが動作できる周波数範囲を決定します。導波路フィルターは、カットオフ周波数（ハイパスフィルター）を超える周波数を通過するか、その下の周波数をブロックするように設計できます。この周波数選択性は、異なる周波数帯域を分離する必要がある通信システムで重要です。たとえば、衛星通信システムでは、明確な通信を確保するために不要な周波数を除外する必要がある場合があります。
システムパフォーマンス
導波路ベースのシステムのパフォーマンスは、カットオフ周波数に大きく依存しています。動作周波数がカットオフ周波数に近すぎる場合、導波路には高い減衰と分散が発生する可能性があります。分散により、信号の異なる周波数成分が異なる速度で移動し、信号の歪みにつながる可能性があります。したがって、信頼できる効率的な動作を確保するために、カットオフ周波数をはるかに上回る周波数で導波路フィルターを操作することが重要です。
カットオフ周波数と導波路フィルター製品
導波路フィルターのサプライヤーとして、カットオフ周波数を正確に制御して製品を設計および製造しています。
Cバンドアンチ-5G干渉フィルター
Cバンドアンチ-5G干渉フィルターCバンド周波数範囲（4-8 GHz）で動作するように設計されています。導波路の寸法を慎重に選択して、カットオフ周波数を設定して、望ましいCバンド信号を低損失で通過できるようにしながら、不要な5G干渉周波数を効果的にブロックします。このフィルターは、新たな5Gネットワークによって引き起こされる干渉から既存のCバンド通信システムを保護する必要があるアプリケーションで重要です。
KAバンド送信フィルター

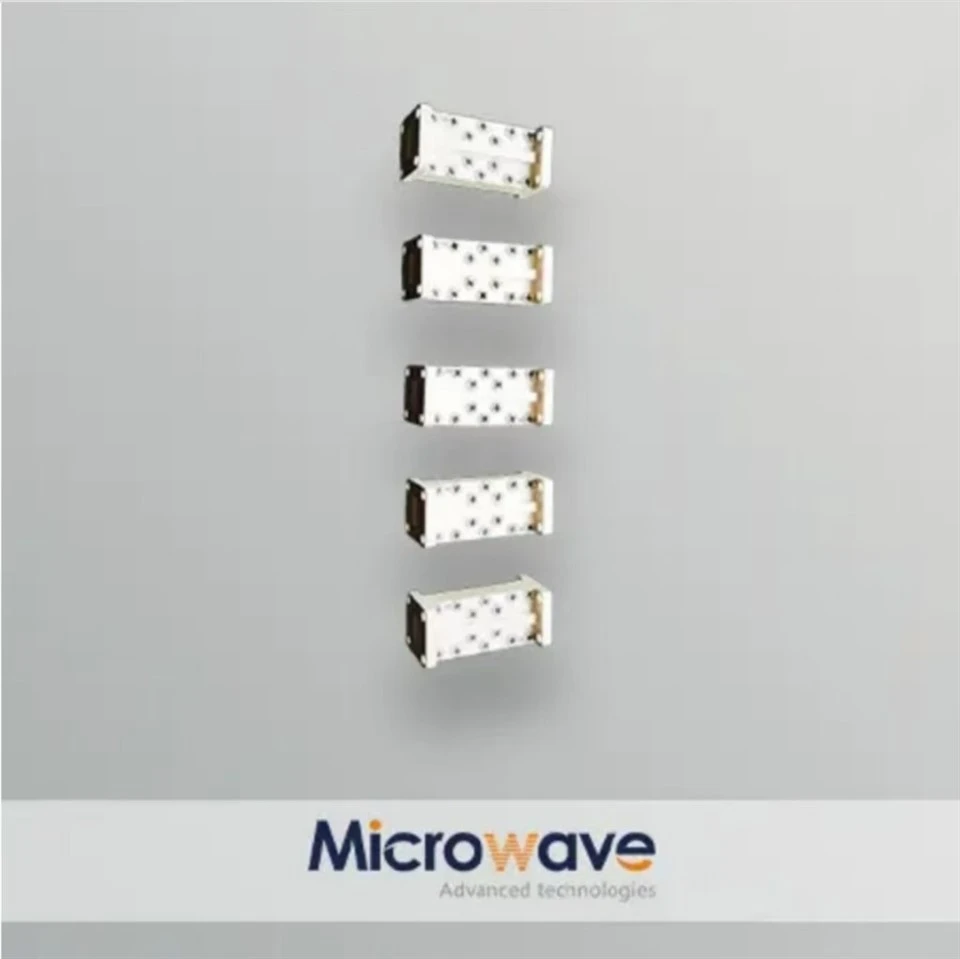

KAバンド送信フィルターKA -BAND周波数範囲（26.5-40 GHz）に最適化されています。 KA-バンドの周波数は比較的高いため、このフィルターで使用される導波路のカットオフ周波数も高くなっています。高度な製造技術を使用して、導波路の正確な寸法を確保します。これにより、正確なカットオフ頻度と優れたパフォーマンスが保証されます。このフィルターは、高データレート通信システムとレーダーアプリケーションで使用されます。
Xバンドフィルター
XバンドフィルターX-バンド周波数範囲（8-12 GHz）用に設計されています。カットオフ周波数を慎重に制御することにより、フィルターがX -Bandの高い選択性と低い挿入損失を確実に提供できるようにします。これは、Xバンドがターゲットの検出と追跡に一般的に使用されるレーダーシステムで重要です。
カットオフ頻度の設計上の考慮事項
導波路フィルターを設計するとき、目的のカットオフ周波数を達成するためにいくつかの要因を考慮する必要があります。
導波路寸法
前述のように、導波路の寸法はカットオフ周波数に直接影響します。製造プロセスでは、精密機械加工技術を使用して、導波路の寸法が必要な許容範囲内にあることを確認します。寸法のわずかな偏差でさえ、カットオフ周波数に大きな変化を引き起こす可能性があり、これがフィルターのパフォーマンスに影響を与える可能性があります。
材料特性
導波路で使用される材料は、カットオフ周波数の決定にも役割を果たします。異なる材料には、異なる誘電率と損失接線があります。これらの特性は、電磁波の伝播、その結果、カットオフ周波数に影響を与える可能性があります。最適なパフォーマンスを確保するために、アプリケーション要件に基づいて資料を慎重に選択します。
製造プロセス
製造プロセスは、導波路の寸法と材料特性にバリエーションを導入できます。たとえば、金属導波路の場合、表面の粗さは導電率、したがってカットオフ周波数に影響を与える可能性があります。これらのバリエーションを最小限に抑え、導波路フィルターの一貫したパフォーマンスを確保するために、コンピューター - 数値 - 制御（CNC）機械加工および電気形成などの高度な製造技術を使用します。
導波路フィルターのニーズについては、お問い合わせください
正確なカットオフ周波数制御を備えた高品質の導波路フィルターが必要な場合は、ここに支援しています。経験豊富なエンジニアのチームは、あなたと協力して、特定の要件を満たす導波路フィルターを設計および製造することができます。 CバンドAnti -5G干渉フィルター、KAバンド送信フィルター、またはXバンドフィルターが必要な場合でも、提供する専門知識とリソースがあります。
ウェーブガイドフィルターのニーズについての議論を開始するには、今すぐお問い合わせください。当社の製品がシステムのパフォーマンスを向上させる方法を調査してください。
参照
- コリン、RE（1992）。マイクロ波工学の基礎。マクグロー - ヒル。
- Pozar、DM（2011）。マイクロ波工学。ワイリー。
