KUバンドOMTサプライヤーとして、私はしばしばKUバンドOMTのフェーズバランスに関するクライアントからの問い合わせに遭遇します。このブログでは、この概念を分類し、フェーズバランスが何であるか、KUバンドOMTにおけるその重要性、および通信システムの全体的なパフォーマンスにどのように影響するかを包括的に理解することを目指しています。
OMTとKUバンドの基本を理解する
位相バランスを掘り下げる前に、KuバンドOMTが何であるかを簡単に理解しましょう。 Orthomode Transducer（OMT）は、マイクロ波および衛星通信システムの重要なコンポーネントです。単一の導波路構造内で、通常、水平および垂直偏光の2つの直交偏光モードを分離または結合するように設計されています。 「KUバンド」とは、12〜18 GHzの周波数範囲を指します。これは、直接 - ホームテレビ、衛星インターネット、その他のブロードバンドサービスを含む衛星通信に広く使用されています。詳細情報を見つけることができますKu Band Omt私たちのウェブサイトで。
位相バランスとは何ですか？
KUバンドOMTのコンテキストでの位相バランスは、2つの直交偏光シグナル間の位相の違いを、OMTがプロセスすることを指します。 OMTが理想的に機能している場合、水平偏光信号と垂直偏光信号の位相差は、できるだけ90度に近いはずです。この90度の位相差は、偏光分離と併用プロセスの完全性を維持するために不可欠な直交相として知られています。
実際には、位相バランスは程度で測定されます。理想的な90度の位相差からの偏差は、相の不均衡と見なされます。たとえば、2つの偏光信号の位相差が90度ではなく85度または95度の場合、5度の相の不均衡があります。
KUバンドOMTにおける位相バランスの重要性
偏光純度
KUバンドOMTで位相バランスが重要である主な理由の1つは、偏光の純度を維持することです。衛星通信システムでは、異なる偏光信号を使用して、異なるデータストリームを同時に送信します。たとえば、水平偏光には1つのテレビチャンネルが搭載される場合がありますが、垂直偏光には別のチャンネルが含まれます。井戸のバランスのとれた位相は、2つの偏光信号が別々のままであり、互いに干渉しないようにします。有意な相の不均衡がある場合、偏光の純度が損なわれ、交差 - 偏光干渉につながります。この干渉により、信号の劣化、信号強度が低下し、最終的には最終的なサービスの品質が低くなります。
システムパフォーマンス
また、フェーズバランスは、通信システムの全体的なパフォーマンスに直接影響します。 KUバンドOMTでは、異なる偏光チャネル間の効率的な電力伝達には、正確な位相バランスが必要です。位相のバランスがとれば、OMTは信号を効果的に結合または分離し、損失を最小限に抑えることができます。一方、相の不均衡は電力損失を引き起こす可能性があります。つまり、信号伝達に使用できる電力が少なくなります。これは、パワーが限られたリソースである衛星通信で特に問題がある場合があります。
アンテナ放射パターン
KUバンドOMTの位相バランスは、アンテナ放射パターンにも影響を与える可能性があります。放射パターンは、アンテナが異なる方向に信号を放射または受信する方法を決定します。井戸のバランスの取れたOMTは、対称放射パターンを維持するのに役立ちます。これは、最適なカバレッジと信号受信を達成するために重要です。相の不均衡は、放射パターンを歪め、特定の領域での不均一な信号分布とカバレッジの減少につながる可能性があります。
KUバンドOMTの位相バランスに影響する要因
製造耐性
位相バランスに影響を与える可能性のある主な要因の1つは、製造耐性です。 KUバンドOMTの製造プロセス中に、導波路コンポーネントの寸法と材料特性に固有のバリエーションがあります。これらの変動は、OMTの電気的特性に小さな違いを引き起こす可能性があり、それが相の不均衡につながる可能性があります。これらの効果を最小限に抑えるには、高精度の製造技術と厳格な品質管理措置が必要です。
温度と環境条件
温度およびその他の環境条件は、KUバンドOMTの位相バランスにも影響を与える可能性があります。温度の変化により、OMTの材料が拡張または収縮する可能性があり、これにより、導波路の電気の長さが変更され、偏光信号間の位相差に影響があります。さらに、湿度、圧力、およびその他の環境要因も、OMTのパフォーマンスに影響を与える可能性があります。安定した位相バランスを確保するために、KUバンドOMTSは、特定の温度および環境範囲内で動作するように設計されていることが多く、温度補償回路などの機能が含まれる場合があります。
周波数の変動
KUバンドOMTの位相バランスも周波数によって異なります。 KUバンドの範囲内で周波数が変化すると、OMTの電気特性が変化し、偏光信号間の位相差が変動する可能性があります。これは周波数分散と呼ばれます。この問題に対処するために、OMTSは、動作周波数範囲を可能な限りフラット相応答するように設計されています。
位相バランスの測定と制御
位相バランスの測定
KUバンドOMTの位相バランスを測定するには、特殊なテスト機器が必要です。一般的な方法の1つは、ベクターネットワークアナライザー（VNA）を使用することです。 VNAは、KUバンド内の異なる周波数で2つの偏光信号間の位相差を測定できます。位相測定を分析することにより、エンジニアはOMTの位相不均衡のレベルを決定できます。
位相バランスの制御
KUバンドOMTの位相バランスが測定されると、位相の不均衡を制御および修正する方法がいくつかあります。 1つのアプローチは、フェーズ - マッチング回路を使用することです。これらの回路は、偏光信号の1つの位相を調整して、相差を理想的な90度値に近づけるように設計されています。別の方法は、製造プロセスを最適化して、導波路成分の変動を減らすことです。これにより、位相バランスの改善に役立ちます。
Cバンドなどの他のバンドとの比較
KUバンドOMTの位相バランス要件を、Cバンドなどの他の周波数帯域の要件と比較する価値があります。 Cバンドは、4〜8 GHzの周波数範囲で動作します。フェーズバランスの基本原則は両方のバンドで類似していますが、いくつかの違いがあります。
一般に、CバンドOMTの位相バランス要件は、KUバンドOMTの位相バランス要件よりも厳格ではありません。これは、Cバンドの周波数が低いためです。つまり、位相の不均衡の効果はあまり顕著ではありません。ただし、これは、CバンドOMTで位相バランスが重要ではないことを意味するものではありません。偏光とシステムのパフォーマンスを維持する上で、依然として重要な役割を果たしています。あなたはもっと学ぶことができますCバンドOMT私たちのウェブサイトで。
OMTSおよび四角化モードカプラー
四方率モードのカプラーは、OMTSと組み合わせて使用されるために、目的の位相バランスを達成することがよくあります。 Quadrature Modeカプラーは、2つの信号を90度の位相差と組み合わせることができるデバイスです。 KUバンドOMTでは、2つの偏光信号間の位相差ができるだけ90度に近いことを確実にするために、四角化モードのカプラーを使用できます。

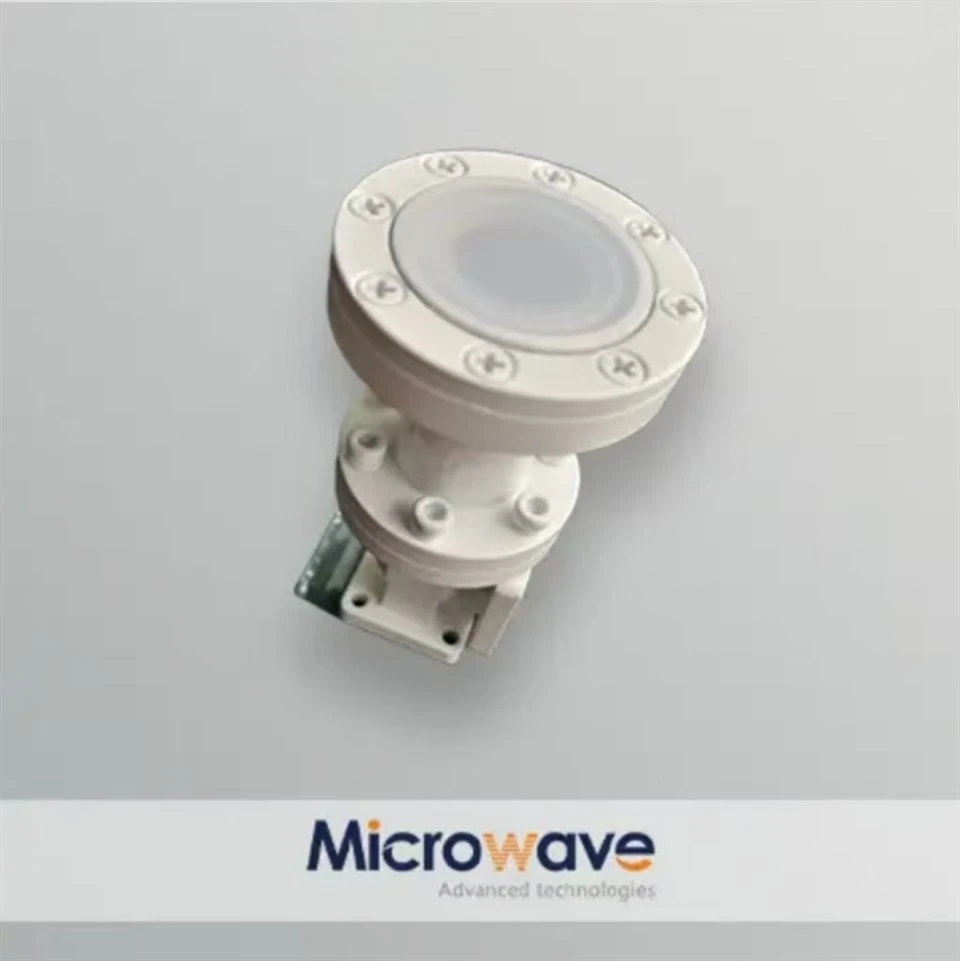

四方率モードのカプラーを使用することにより、OMTの位相バランスを改善することができ、これにより通信システムの全体的なパフォーマンスが向上します。詳細情報を見つけることができますOMTS -Quadrature Modeカプラー私たちのウェブサイトで。
結論
結論として、位相バランスはKUバンドOMTの重要な側面です。偏光の純度を維持し、システムのパフォーマンスを効率的に確保し、アンテナ放射パターンを最適化する上で重要な役割を果たします。 KUバンドOMTサプライヤーとして、私たちはフェーズバランスの重要性を理解し、あらゆる尺度を取って、OMTが最高水準の位相バランスを満たすことを保証します。
高品質のKUバンドOMTの市場にいる場合、またはフェーズバランスやその他の技術的側面について質問がある場合は、詳細な議論のためにお問い合わせください。私たちの専門家チームは、コミュニケーションのニーズに最適なソリューションを見つけるのを支援する準備ができています。
参照
- Pozar、DM（2011）。マイクロ波工学（第4版）。ワイリー。
- コリン、RE（1992）。マイクロ波工学の基礎（第2版）。マクグロー - ヒル。
